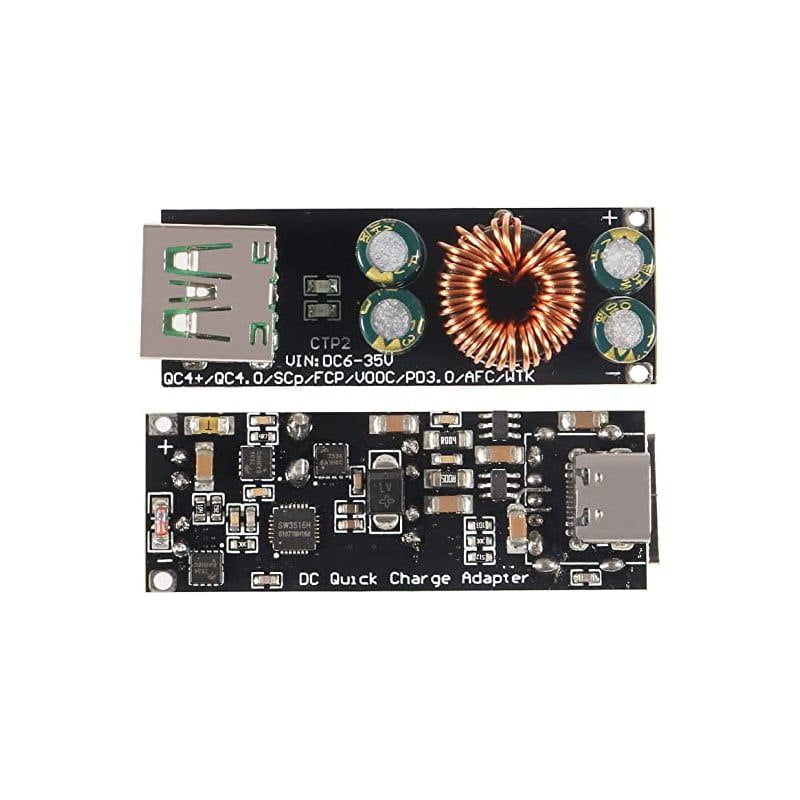

ماژول فست شارژ QC4.0‑QC3.0 با خروجی USB Type‑C
ماژول شارژ سریع با پشتیبانی از QC4.0، QC3.0 و پروتکلهای دیگر
مشخصات فنی
| ولتاژ ورودی | ۶ تا ۳۵ ولت DC |
| ولتاژ خروجی | ۳‑۲۰ ولت DC (خروجی خودکار مطابق پروتکلها) |
| توان خروجی | حدود ۶۰ وات |
| پروتکلهای پشتیبانی | QC4.0, QC3.0, QC2.0, USB PD 3.0 (PPS), Apple 2.4A, Samsung AFC, Huawei SCP/FCP, MTK PE2.0 |
| نشانگر | LED آبی (توان)، LED قرمز (شارژ سریع) |

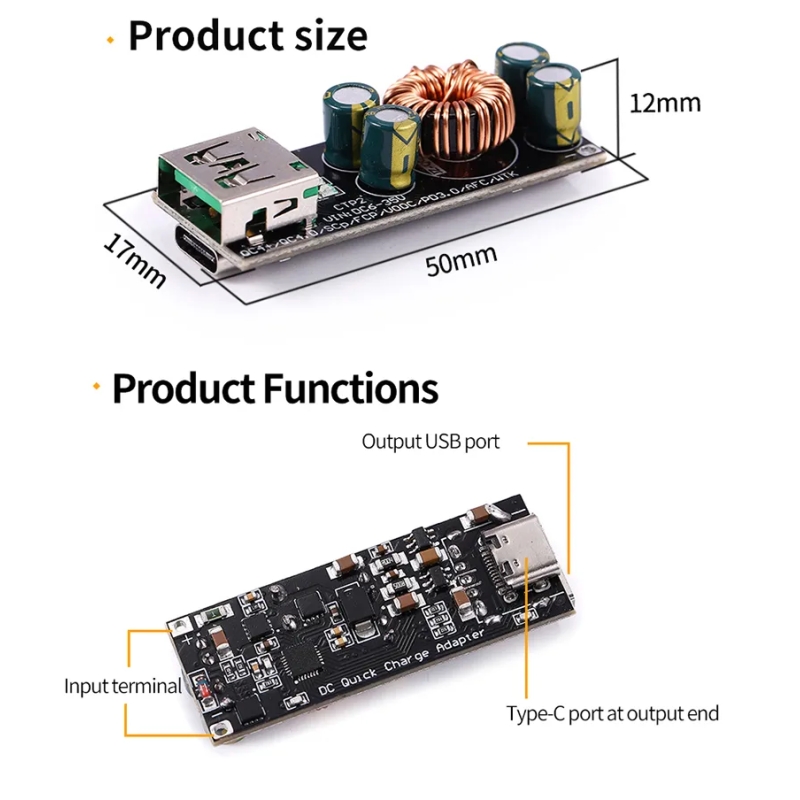

| ابعاد | ۵۰ × ۱۷ × ۱۲ میلیمتر |
| چیپ اصلی | SW3516 |
| دمای کاری | ‑۴۰ تا +۸۵ درجه سانتیگراد |
معرفی کالا
ماژول فست شارژ QC4.0‑QC3.0 با خروجی USB Type‑C یک ماژول حرفهای برای پروژههای شارژ سریع و مدارات الکترونیکی است که میتواند ولتاژ ورودی ۶ تا ۳۵ ولت DC را دریافت کرده و بر اساس پروتکل های استاندارد شارژ سریع، ولتاژ خروجی مناسب (بین ۳ تا ۲۰ ولت) تولید کند.
این ماژول از پروتکلهای شارژ سریع از جمله QC4.0، QC3.0، USB Power Delivery PD3.0 PPS و سایر پروتکلهای رایج مانند Apple 2.4A، Samsung AFC و Huawei SCP/FCP پشتیبانی میکند که امکان شارژ سریع تلفنهای هوشمند، تبلتها و دستگاههای الکترونیکی دیگر را فراهم میآورد.
طراحی جمعوجور، اندازه کوچک و پشتیبانی از استانداردهای مختلف باعث میشود این ماژول گزینهای ایدهآل برای پروژههای DIY، خودرو و منبع تغذیههای سفارشی باشد.
هشدار و نحوه استفاده
- قبل از اتصال به منبع تغذیه، مطمئن شوید ولتاژ ورودی بین ۶ تا ۳۵ ولت DC باشد.
- از اتصال کوتاه در خروجی USB Type‑C جلوگیری کنید.
- هنگام استفاده در پروژههای DIY، مدار را خاموش کرده و سپس اتصالات را انجام دهید.
- این ماژول جریان و ولتاژ بالا تولید میکند؛ از تماس مستقیم با قطعات فلزی خودداری کنید.
- برای شارژ دستگاههای موبایل، فقط کابل و دستگاه مناسب را استفاده کنید.
- دمای کاری ماژول بین ‑۴۰ تا +۸۵ درجه سانتیگراد است؛ از دمای خارج از این محدوده پرهیز کنید.
- در صورت مشاهده گرمای بیش از حد یا رفتار غیرعادی، فوراً منبع تغذیه را قطع کنید.
